小電流接地選線動模實驗與測試平臺

產品介紹

隨著用戶對供電安全性和供電可靠性的要求不斷提高，對配電網單相接地故障也提出了更高的要求。小電流接地選線動模實驗與測試平臺針對現場單相接地故障選線、故障定位相關技術和產品存在的問題，通過動模實驗與測試平臺等技術手段和環境來驗證配電網接地故障選線、故障定位關鍵技術和設備功能，針對現場具體問題提出并驗證改進措施，驗證配電網選線、定位新技術與科技項目成果。

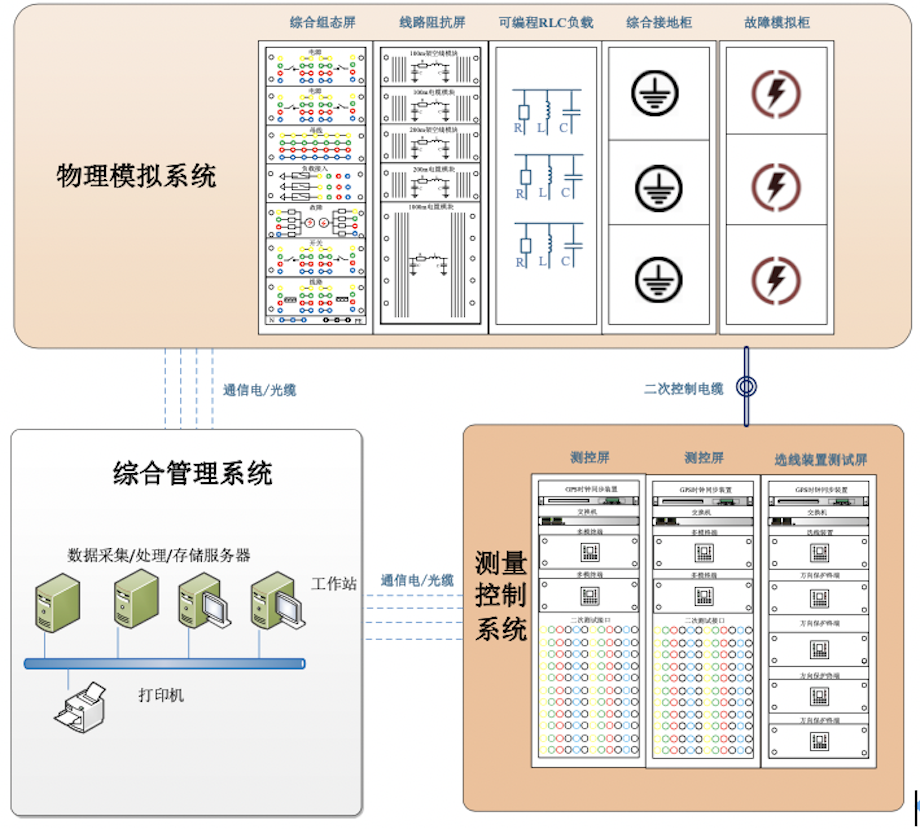

平臺構成

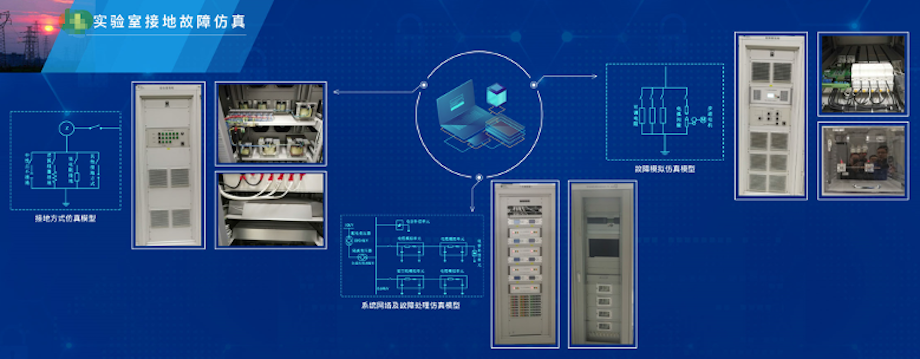

1. 物理模擬系統

    1) 綜合組態屏

    2) 線路阻抗屏

    3) 可編程RLC負載

    4) 綜合接地柜

    5) 故障模擬柜

2. 測量控制系統

    1) 測控屏

    2) 測控屏

    3) 選線裝置測試屏

3. 綜合管理系統

    1) 數據采集/存儲/處理服務器；

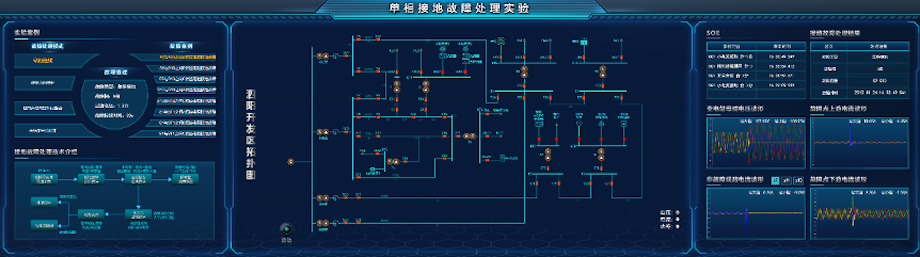

    2) 顯示工作站；

    3) 系統管理軟件。

平臺功能與特點

1. 實現中性點不接地、中性點經消弧線圈、中性點經小電阻等多種接地方式的模擬；

2. 實現低壓、中阻、高阻接地故障及不同間隙弧光接地故障的模擬；

3. 支持選線裝置的接入，開展變電站選線功能驗證；

4. 支持多級方向保護終端的接入，開展暫態方向保護終端的功能及關鍵技術驗證；

5. 開展站內外配合接地故障處理技術的研究與功能驗證；

6. 結合高頻錄波儀記錄的故障波形，開展單相接地故障定位算法的功能驗證。
