FTT100饋線自動化現場邏輯測試系統
饋線自動化(FA)是配電自動化系統的核心功能,按控制模式可以分為集中控制式和就地控制式兩大類型,目前集中控制式FA(FA功能在配調主站集中完成)是主流,而就地控制模式中的智能分布式FA則是未來發展方向。
對集中式FA系統而言,由于FA相關功能集中在主站完成,需要對主站的故障處理邏輯進行測試,但僅限于此是不夠的,主站要能正確完成故障定位、隔離和非故障區域的恢復供電等FA功能,需要終端、通信系統、出口斷路器等相關部分的有機配合才能完成。因此,饋線自動化系統的牽涉面相當廣,對其進行測試不僅需要對單個終端進行測試,如“三遙測試”,更需要對這些現場終端設備相互之間,以及終端與出口斷路器、終端與主站之間的配合進行全面的測試。然而,新建線路送電之前,往往不具備全線測試條件;而已運行線路再停電測試則會造成用戶用電中斷,影響供電可靠性。
為解決上述問題,提高饋線自動化實用化率,金智晟東研發了FTT100饋線自動化現場邏輯測試系統,為供電公司提供線路不停電狀態下,對現場饋線自動化系統
FTT100饋線自動化現場邏輯測試系統還可用于各級電科院、制造廠商的實驗室測試。
產品功能
? 通過測試儀的聯網進行側試
? 設計了案例預置法,從而使得系統可支持不聯網測試。事先將測試案例下載到測試儀中,并通過高精度同步技術的支持,實現電氣數據的同步輸出
? 采用核心守時電路與GPS結合,精確同步時鐘控制,無GPS信號條件下,仍能達到極高的守時精度
? 一次系統數據精確仿真,與饋線自動化原理無關,可以測試驗證各種饋線自動化模式,如分布式饋線自動化、集中式饋線自動化等
? 主動干撫設計,將通信中斷、遙控拒動、遙控慢動、負荷轉供容量溢出等異常狀況加入到測試案例中,測試FA系統及終端裝置在這些異常條件下動作的正確性
? 測試儀提供接入硬接線接口或通信接口,有效地屏蔽不同廠家終端內部私有信息,突出FA的外部特性和動作邏輯效果是否滿足要求,提高了測試系統開放性
? 配電網絡模型可以編輯、修改、添加;測試方案自動生成,并隨機加入干擾因子,測試人員也可以自主加入測試用例
? 測試報告自動生成

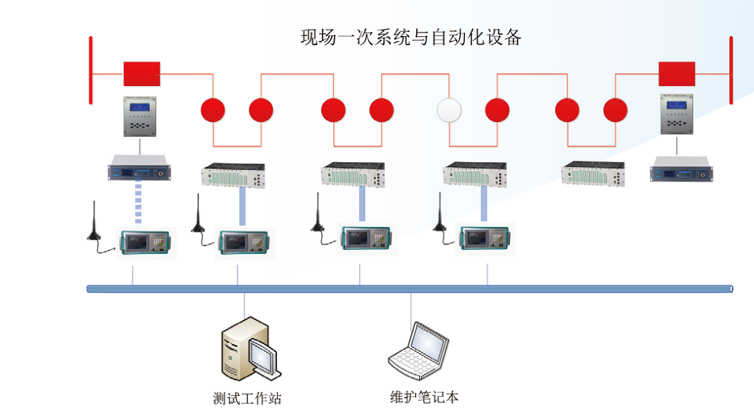

系統組成
? FTT100饋線自動化現場邏輯測試系統主要包含FAST饋線自動化仿真測試軟件、FTT100測試儀等
? FAST饋線自動化仿真測試軟件的主要作用是仿真配電網絡正常運行與故障狀態、編輯測試案例、控制測試過程和生成測試報告等
? FTT100模擬型測試儀的主要作用是輸出電壓、電流狀態序列,以及模擬開關的動作特性、通信網絡的連通與中斷等
