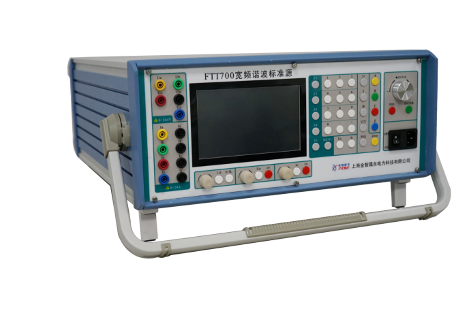

FTT700-S4242寬頻諧波標準源
FTT700-S4242寬頻諧波標準源標準源采用一種集寬頻段、大功率、us級快速響應、高效率和高穩定性的電壓功放輸出客戶需求的各種不規則的標準電壓信號,既能滿足對各種安裝式和便攜式電能質量分析儀各項指標按“A”級標準進行全面校準和檢定,也能一次同時檢定12條以上線路。
利用FTT700-S4242寬頻諧波標準源,用戶可以合成不規則的標準信號,包括電壓、電流的諧波、間諧波,能夠檢定終端的諧波含量、間諧波含量、諧波相位、諧波有功、諧波無功、電能計量等功能,是電力用戶用來檢定電能質量終端以及各種測試分析儀的理想設備。
主要特點
?采用多個旋轉編碼按鍵,實現幅值設置和焦點切換,操作靈活方便人性化,符合技術人員習慣;
?采用電壓直驅功放,實現寬頻段、大功率、us級快速響應、高效率和高穩定性電壓輸出;
?采用電流直驅功放,結合先進的風道技術,實現大電流下大功率、長時間、穩定輸出,直驅無感技術,也帶來電流信號快速響應和寬頻帶信號輸出;
?采用模塊化技術,1電壓和1電流一個模塊,模塊間可任意更換,大大減少維護時間;
?采用4電壓和4電流輸出模式,可以完成進口電能質量分析儀一次性校驗;
?輸出標準諧波2-63次,可單次或任意疊加多次諧波輸出,并能實時準確地顯示各次諧波含量、相位、有功功率、無功功率,內設多種方案可任意切換設置。
?輸出標準間諧波0.1-49.9次,可單次或任意疊加多次間諧波輸出,并能實時準確地顯示各次諧波含量,內設多種方案可任意切換設置。
?采用大屏高分辨率顯示器,一屏顯示電壓、電流、頻率、有功、無功、視在、功率因、電壓零序、電壓負序、電壓正序、電壓不平衡度、電流零序、電流負序、電流正序、電流不平衡度數等多項參數。
?先進的數字合成技術,用戶可以合成各種不規則的波形信號,如三角波等。
基本參數
指標 項目 | 交流電壓輸出
|
交流電流輸出 |
功率輸出 |
相位輸出
| 功率因數
| 頻率
|
量限 | 57V、100V、220V | 0.2A、1A、5A、20A | ||||
調節范圍 | (0-120)%RG | (0-120)%RG | 0~359.999 | -l~0~+1 | 30Hz-65Hz | |
調節細度 | 0.01%RG | 0.01%RG | ||||
分辨率 | 0.001° | 0.0001 | 0.001Hz | |||
準確度 | 0.05%RG | 0.05%RG | 0.05%RG | 0.05° | 0.05% | 0.002Hz |
穩定度 | 0.01%/2min | 0.01%/2min | 0.01%/2min | |||
失真度 | <0.1%(非容性負載) | <0.1%(非容性負載) | ||||
輸出負載 | 每相最大35VA | 每相最大35VA |
