電壓暫降動模實驗與測試平臺

產品介紹

隨著電力負荷種類及差異化用能需求的增多，用戶對短時電能質量問題，尤其是電壓暫降（電力系統中某點工頻電壓均方根值突然降低至0.1p.u.~0.9p.u.并在持續10ms~1min后恢復正常的現象）事件的關注程度越來越高，以電壓暫降問題為主的供電質量問題已受到各供電公司的重視。但目前對于電壓暫降的監測、分析與治理還處于示范建設階段，且缺乏相關的驗證與測試平臺。

電壓暫降動模實驗與測試平臺為解決上述問題，基于靈活組態的配電網動模平臺為網架基礎，且配置大容量變壓器、大功率電動機等實現暫降源的模擬，并配置相關的敏感性負荷、電壓暫降監測終端與電壓暫降治理設備，既可實現電壓暫降監測、分析與治理功能的展示，也可驗證電壓暫降事件溯源、定位、原因判別、治理等各個環節。

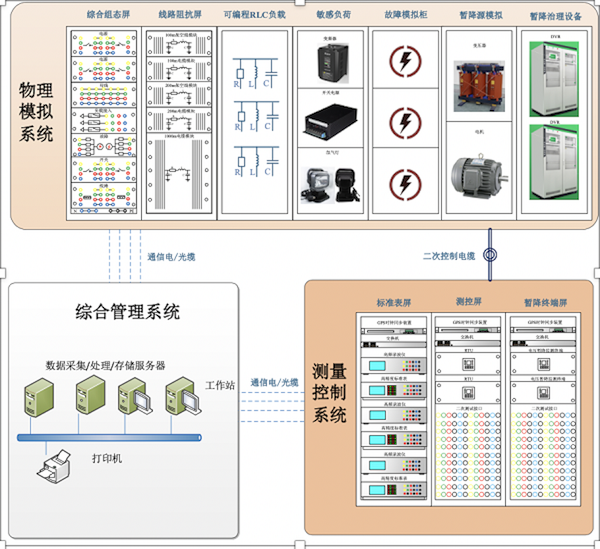

平臺組成

1. 物理模擬系統

    1) 綜合組態屏

    2) 線路阻抗屏

    3) 可編程RLC負載

    4) 敏感負荷模擬屏

    5) 故障模擬柜

    6) 暫降源模擬屏

    7) 暫降治理設備屏

2. 測量控制系統

    1) 標準表屏

    2) 測控屏

    3) 暫降監測終端屏

3. 綜合管理系統

平臺功能與特點

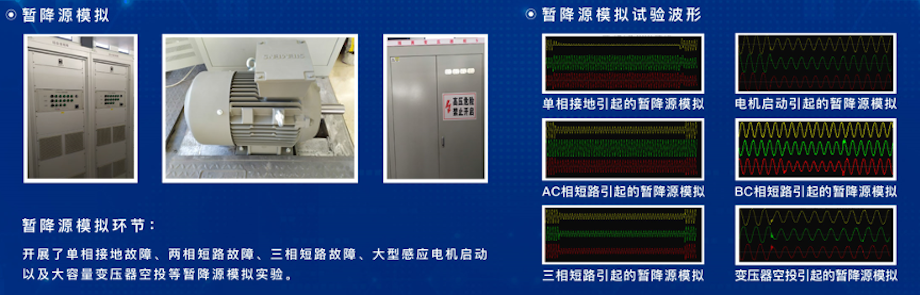

1. 實現多種電壓暫降事件的模擬，如短路與接地、變壓器勵磁涌流、電機沖擊性負荷等；

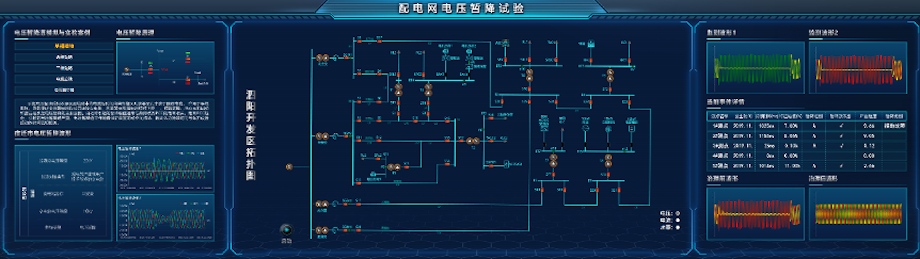

2. 監視界面提供電壓暫降監測、分析與治理功能展示；

3. 支持敏感設備及暫降治理設備（如超級電容）的接入，實現暫降治理功能驗證；

4. 支持暫降監測終端的靈活接入，并結合標準表與錄波儀，實現監測終端相關功能驗證；

5. 實現電壓暫降事件溯源、定位等功能的驗證。
