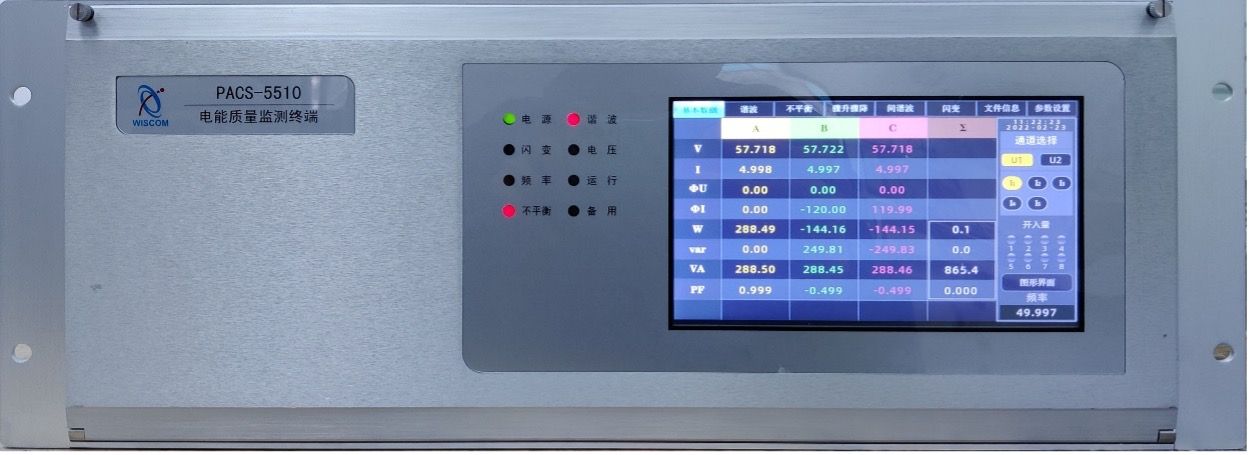

PACS-5510電能質量監測終端
隨著“雙碳”目標以及以新能源為主體的新型電力系統的提出，光伏、風電以及生物質發電等分布式能源得到了進一步發展，新能源系統含有大量電力電子設備，會導致電網公共接入點處存在嚴重的諧波電流注入，引發電網諧波污染，增加功率損耗，降低發電機、輸電線路、變壓器和負載的使用壽命，有時還會導致設備的異常運行和故障，甚至出現諧波共振現象，嚴重影響電網的電能質量。為了監測電網電能質量，有效的進行諧波源定位以及責任分?jǐn)?，江蘇金智科技股份有限公司研發了電能質量監測終端
PACS-5510是基于國產化平臺和系統而研發的電能質量監測裝置，CPU采用國產T3 CPU和紫光FPGA，系統才用國產翼輝系統，實現了完全國產化，精度達到ClassA，該裝置實現了對所有電能質量參數無縫監測分析，對諧波、閃變、暫態事件進行實時監測，分析其產生的源頭、時間和原因。適用于變電站、電廠、工礦等企業，能夠?yàn)樽冸娬尽㈦姀S線路的電能質量狀態分析和工礦企業治理減排提供可靠的數據依據。
功能特點
? 監測線路多：2UI/10I，即2條獨立電壓線路，10條電流線路；
? 全國產化：采用國產T3 CPU和紫光FPGA作為電能質量的核心CPU，系統采用國產翼輝系統；
? 完善的電能質量監測功能，符合IEC 61000-4-30 A級標準；
?計量功能：實時計量線路的全波、基波、和諧波電能量，計量等級0.5%;
? 內嵌WEB Server，無需APP，瀏覽器即可訪問數據；
? 支持IEC61850、MODBUS通訊協議；
? 傳感器豐富：可通過串口或IO接入多達32個監測傳感器，如：溫濕度傳感器、噪聲傳感器，控制風機運行。
終端指標
配置列表
型號 | 電壓（A/B/C） | 電流(A/B/C) | 備注 |
PACS-5510A1 | 1路 | 2路 | 1、4U/84孔、就地PQDIF、IEC61850協議、雙以太網、MODBUS 協議(串口)、IRIG-B對時、系統對時、數據存儲16G； 2、A-單路電壓，B雙路電壓；4-4塊模擬板。 |
PACS-5510A2 | 1路 | 5路 | |
PACS-5510B2 | 2路 | 4路 | |
PACS-5510B3 | 2路 | 7路 | |
PACS-5510B4 | 2路 | 10路 |
基本指標
項目 | 測量范圍 | 分辨率 | 準確度 | |
頻率 | 43Hz ～ 57Hz | 0.001Hz | ±0.01Hz | |
標稱電壓（有效值） | 57.74V、220V（選配） | 0.01%UN | ±0.2%UN | |
標稱電流（有效值） | 5A、1A(選配) | 0.01%IN | ±0.2%IN | |
相位 | -180°~ 180° | 0.01° | 0.5° | |
有功功率 | 取決于電壓和電流縮放系數 | 0.1%PN | ±0.5%PN | |
功率因數 | 0.0 ~ 1.0 | 0.01 | ±0.01 | |
電壓諧波 | 2 ~ 63次 0.0~100% | 0.01% | Uh≥1%UN時5%Uh | |
Uh＜1%Uh時0.05%UN | ||||
電流諧波 | 2~63次 0.0~100% | 0.01% | Ih≥3%IN時5%Ih | |
Ih＜3%IN時0.15%IN | ||||
諧波相位 | -180°~ 180° | 1° | ±n x 1° | |
諧波功率（W） | 取決于電壓和電流縮放系數 | 0.5W | Ph ≥ 150W時 ±1%PN | |
Ph < 150W時 ±1.5W | ||||
電壓間諧波 | 1~63次 分組 0.0~100% | 0.01% | Uih≥1%UN時5%Uih | |
Uih＜1%UN時0.05%UN | ||||
電流間諧波 | 1~63次 分組 0.0~100% | 0.01% | Iih≥3%IN時5%Iih | |
Iih＜3%Ih時0.15%IN | ||||
電壓不平衡度 | 0.0 ~ 5.0% | 0.01% | ±0.15% | |
電流不平衡度 | 0.0 ~ 5.0% | 0.01% | ±0.5% | |
閃變 | 0.00 ~ 20.00 | 0.01 | ±5% | |
電壓 驟升驟降 | 幅度 | 0.0 ~ 140%UN | 0.1% UN | ±0.2% UN |
持續時間 | hh:mm:ss:mmm2 | 半個周波 | 一個周波 | |
注：1、諧波和間諧波依據GB/T 24337和IEC61000-4-7中集合的概念。 2、驟升驟降的持續時間的單位為ms，以“時：分：秒：毫秒”格式來表述。 | ||||
其他指標
項目 | 測量范圍 | 分辨率 | 準確度 | |
頻率 | 43Hz ～ 57Hz | 0.001Hz | ±0.01Hz | |
標稱電壓（有效值） | 57.74V、220V（選配） | 0.01%UN | ±0.2%UN | |
標稱電流（有效值） | 5A、1A(選配) | 0.01%IN | ±0.2%IN | |
相位 | -180°~ 180° | 0.01° | 0.5° | |
有功功率 | 取決于電壓和電流縮放系數 | 0.1%PN | ±0.5%PN | |
功率因數 | 0.0 ~ 1.0 | 0.01 | ±0.01 | |
電壓諧波 | 2 ~ 63次 0.0~100% | 0.01% | Uh≥1%UN時5%Uh | |
Uh＜1%Uh時0.05%UN | ||||
電流諧波 | 2~63次 0.0~100% | 0.01% | Ih≥3%IN時5%Ih | |
Ih＜3%IN時0.15%IN | ||||
諧波相位 | -180°~ 180° | 1° | ±n x 1° | |
諧波功率（W） | 取決于電壓和電流縮放系數 | 0.5W | Ph ≥ 150W時 ±1%PN | |
Ph < 150W時 ±1.5W | ||||
電壓間諧波 | 1~63次 分組 0.0~100% | 0.01% | Uih≥1%UN時5%Uih | |
Uih＜1%UN時0.05%UN | ||||
電流間諧波 | 1~63次 分組 0.0~100% | 0.01% | Iih≥3%IN時5%Iih | |
Iih＜3%Ih時0.15%IN | ||||
電壓不平衡度 | 0.0 ~ 5.0% | 0.01% | ±0.15% | |
電流不平衡度 | 0.0 ~ 5.0% | 0.01% | ±0.5% | |
閃變 | 0.00 ~ 20.00 | 0.01 | ±5% | |
電壓 驟升驟降 | 幅度 | 0.0 ~ 140%UN | 0.1% UN | ±0.2% UN |
持續時間 | hh:mm:ss:mmm2 | 半個周波 | 一個周波 | |
注：1、諧波和間諧波依據GB/T 24337和IEC61000-4-7中集合的概念。 2、驟升驟降的持續時間的單位為ms，以“時：分：秒：毫秒”格式來表述。 | ||||
主要功能
項目 | 具備功能 | |
監測功能 | 基本測量 | 頻率、電壓和電流有效值、電壓和電流的相位、有功功率、無功功率、視在功率、功率因數。 |
穩態數據 | 電壓偏差、頻率偏差、電壓和電流基波、電壓和電流三相不平衡度及各序分量、諧波、諧波功率、間諧波、電壓波動和閃變。 | |
暫態數據 | 電壓暫升、暫降、電壓短時中斷。 | |
顯示功能 | 7寸彩色TFT液晶顯示屏，分辨率為800*480像素，顯示被監測電能質量參數的實時數據。 | |
通訊接口 | 提供了1路EIA RS485，2個以太網接口，1路RS232C，以實現裝置的遠程和就地管理、參數設置、監測數據的實時傳輸或定時提取存儲記錄。提供8路可編程開關量輸入和5路繼電器開關量輸出，用于外部觸發記錄和越限告警輸出。 | |
設置功能 | 可對時鐘進行設置，對監測參數和裝置參數進行設置、修改和查看，并設有密碼保護。 | |
記錄存儲 | 電壓偏差、頻率偏差、三相不平衡度、諧波監測的一個基本記錄周期為3s，其時間標簽為基本記錄周期的結束時刻；設備記錄保存時間間隔可設置，范圍為1~15分鐘，時間標簽為該時間段結束時刻。短時電壓閃變一個記錄周期為10分鐘，長時電壓閃變的一個記錄周期為2小時。設備的存儲記錄最長保存時間為90天，之后按先進先出的原則更新。（選配內存） | |
統計功能 | 可按設置的統計時間間隔在線統計電能質量指標，包括最大值、最小值、平均值、95%概率大值以及各電能質量指標的越限次數和合格率。統計數據以壓縮的PQDIF文件的方式保存。 | |
對時功能 | 裝置具有手動對時、IRIG-B碼對時和網絡對時等方式，網絡對時報文符合標準網絡時間協議NTP和簡單網絡時間協議SNTP，以保持和遠方時鐘服務器時間一致。 | |
觸發錄波 | 可根據要求設定事件觸發條件，支持手動和自動方式，記錄事件觸發前、后波形數據，以事件列表和壓縮的PQDIF文件的方式保存事件記錄。 | |
報警功能 | 電能質量指標越限時，指示燈報警，并輸出開關量信號，同時記錄越限發生時間，越限類型、越限結束時間和越限幅度，越限記錄以文本的形式保存。 | |
