綜合組態屏

產品介紹

綜合組態柜作為動模一次子系統的關鍵設備，是動模系統各一次元件完成組態連接的接口。綜合組態屏將開關、模擬線路、模擬臺區、模擬故障、模擬接地方式、模擬負荷等不同設備接口進行模塊化統一，配合動模管理系統和快速生成任意配電網架的組態接線導引表，操作人員依據組態導引表可快速、正確完成配電網架的組態，系統接地方式、模擬故障位置的改變。

產品功能

1. 多種典型配電網絡網架結構的靈活組態，包括輻射型、單環網、雙環網、多分段單聯絡、多分段多聯絡、多供一備等。

2. 模擬開關電壓、電流、開關位置信號等電氣特征量均可采集，包括開關雙側電壓、零序電流等，可支持多種饋線自動化模式的電氣量采集要求。

3. 電流采集采用雙CT設計，開關位置信號采用重動繼電器設計，支持動模二次測控終端與外接待測終端同時接入，具備對外接待測終端進行饋線自動化相關功能及性能測試的條件。

技術參數

1. 供電電源及環境

    1) 電源供電方式：AC200V~240V

    2) 額定工作環境溫度：-10℃~+50℃

    3) 存儲環境要求：溫度-20℃~+70℃

    4) 濕度：≤90%，無凝結

2. 電氣量參數

    1) 額定電壓：AC380V/690V，50Hz

    2) 額定電流：140A

    3) 電壓互感器：690/100V，精度0.5%

    4) 電流互感器：100/5A，精度0.2S級

    5) 開關位置遙信：無源干接點

    6) 開關遙控：無源干接點

3. 柜體尺寸

    尺寸：800mm×800mm×2260mm（包含門楣高度60mm）

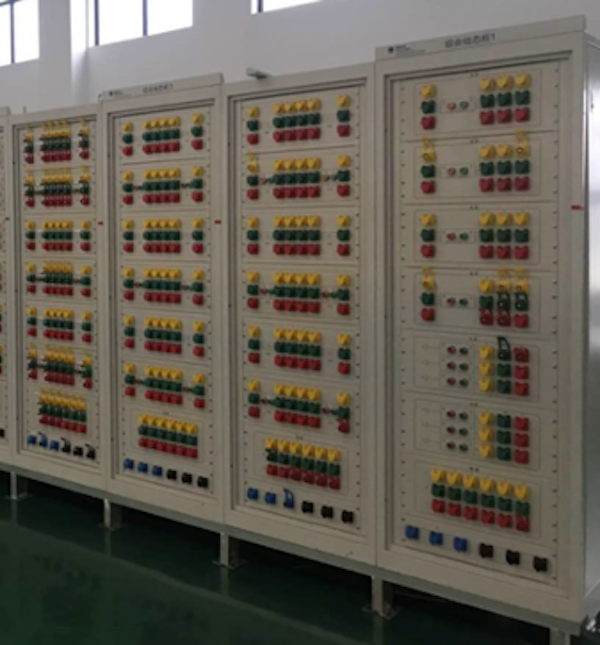

產品展示
