綜合接地柜
產品介紹

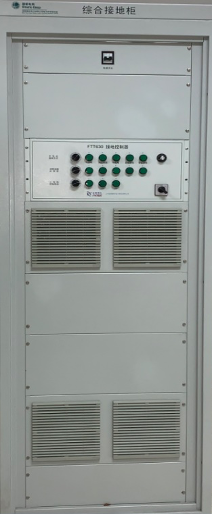

FTT600F綜合接地柜主要用于對690V或者380V配電網動模系統的小電流接地系統的靈活建模,便于進行不同系統接地方式下單相接地故障特征的研究,如中性點不接地系統、中性點直接接地系統、中性點經消弧線圈接地系統、中性點經小電阻接地系統等不同接地方式系統的模擬,且小電阻接地系統的接地電阻與消弧線圈補償度可在一定范圍內有級可調。同時該產品還提供了智能接地點,支持智能接地設備與GFN等新型補償裝置的接入,可用于測試智能接地設備接地方式的自動切換功能是否正常。同時,消弧線圈可實現設定補償度下系統電容電流(在一定范圍內)的自動補償,消弧線圈能夠補償?shù)淖畲箅娙蓦娏骺筛鶕?jù)用戶的需求進行定制。
FTT600F綜合接地柜主要由接地變壓器、FTT630接地控制器、消弧線圈模塊、小電阻模塊等部件組成,并將所有部件組裝在一個標準機柜中。
功能范圍
1. FTT600F綜合接地柜支持配電網多種中性點接地方式的模擬,可實現中性點不接地系統、中性點經小電阻接地系統、中性點經消弧線圈接地系統等各種小電流接地系統的模擬,同時提供了智能接地點,支持智能接地設備與GFN等新型補償裝置的接入。
2. FTT600F綜合接地柜的小電阻接地阻值可實現有級可調,可用于模擬接地電阻變化對單相接地故障特征波形的影響。
3. FTT600F綜合接地柜的消弧線圈補償度可實現有級可調,可用于模擬消弧線圈補償度變化對單相接地故障特征波形的影響。
技術參數
1. 供電電源與環境要求
1) 電源供電方式:AC200V~240V;
2) 輸入:三相三線制,690V;
3) 輸入電纜線徑要求:10mm2;
4) 額定工作環境:-10℃~ +50℃,濕度≤95%,無凝結;
5) 存儲環境要求:溫度-20℃~+70℃,平均濕度≤90%,無凝結。
6) 冷卻方式:風冷。
2. 接地變壓器技術參數
1) 額定電壓:690V;
2) 額定容量:15kVA。
3. FTT630接地控制器技術參數
1) 開出:18組開出、開出均為220V有源干節點輸出;
2) 模擬接地系統類型:中性點不接地系統、中性點經小電阻接地系統、中性點經消弧線圈接地系統、智能接地;
3) 接地電阻調節范圍:12Ω、15Ω、20Ω;
4) 消弧線圈補償度調節范圍:-4%、2%、4%、8%、10%;
5) 保護方式:過溫保護、防諧振保護。
4. 接地電阻與模擬消弧線圈電抗器技術參數
1) 接地電阻精度:0.2%;
2) 模擬消弧線圈電抗器精度:0.3%。
5. 通信參數與要求
1) 網口:FTT630接地控制器配備1路標準RJ45接口,10/100M自適應;
2) 串口:FTT630接地控制器配置2路RS485;
3) 串口波特率:300~115200bps。
6. GPS對時
FTT630接地控制器支持高精度IRIG-B對時。
7. 柜體尺寸
尺寸:800mm×800mm×2260mm(包含門楣高度60mm)
