多模綜合測試柜

產品介紹

多模綜合測試柜用于配電網真型實驗場二次監控系統，集監測、控制、通信、保護、故障錄波于一體，是配電網真型實驗場二次監控系統的核心，由多模配電終端、分布式高頻故障錄波儀、待測配電自動化設備接口等部件組成。

多模配電終端可通過光纖環網與測試監控管理系統通信，實現對一次開關的采集、監測、控制，可采用標準的通信規約與加密方式與配電自動化主站建立通信連接，實現多種配電自動化模式的切換、管理與實驗。

高頻故障錄波儀用于記錄實驗過程中開關電壓、電流、狀態量變化的全過程，通過記錄全景數據，便于實驗后的研究與測試應用，避免多次重復實驗，降低真型實驗場試驗成本，提高試驗效率；尤其對于破壞性的故障試驗，可有效減少對設備的損害和接入電網的影響。

功能范圍

1. 多模綜合測試柜可對開關的二次電氣量進行采集，并與測試監控管理系統或配電自動化主站建立通信連接，實現試驗網絡的數據采集、試驗拓?fù)涔芾怼?/p>

2. 根據開關位置、角色的不同，測試柜可承擔不同的饋線自動化功能，實現多種FA模式的切換，如電壓時間型、電壓電流型、自適應型、智能分布式等，實現真型實驗場多種試驗、測試場景的靈活切換。

3. 多模綜合測試柜可記錄實驗過程中電壓、電流、開關位置等實驗數據的變化，保存完整的波形數據，用于試驗完成后的研究、分析。

技術參數

1. 供電電源

    1) 電源供電方式：AC200V~240V

    2) 額定工作環境溫度：-10℃~+50℃

    3) 存儲環境要求：溫度-20℃~+70℃

    4) 濕度：≤90%，無凝結

    5) 大氣壓力：70～106KPa

2.  多模終端技術參數

    1) 交流采樣電壓范圍：0~220V

    2) 交流采樣電流范圍：0~20A

    3) 遙測采樣精度：0.2級

    4) 有功無功精度：0.2級

    5) 頻率測量誤差：<0.01HZ

    6) 數字量信號輸入方式：無源接點

    7) SOE分辨率：<2ms

    8) 遙信防抖時間：0～60000ms可設

    9) 數字量信號輸出方式：繼電器常開接點

    10) 支持FA模式：電壓時間型、電壓電流型、自適應型、智能分布式速動型、智能分布式緩動型

    11) GPS對時方式：IRIG-B

3. 高頻故障錄波儀技術參數

    1) 交流采樣電壓范圍：0~220V

    2) 交流采樣電流范圍：0~20A

    3) 交流采樣精度：0.2級

    4) 錄波采樣頻率：1~100kHZ

    5) 電壓采樣通道數量：4路

    6) 電流采樣通道數量：4路

    7) 遙信采樣通道數量：8路

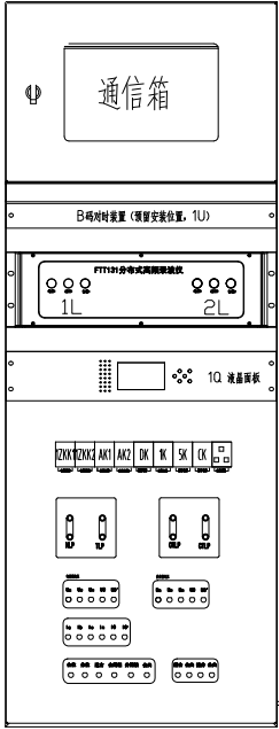

產品展示
