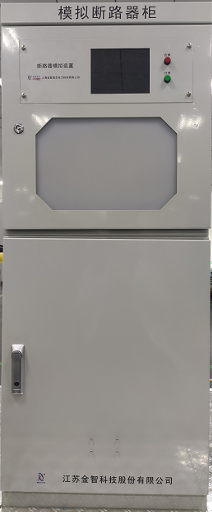

模擬斷路器

產品介紹

模擬斷路器主要針對饋線自動化培訓系統現場場地受限，或者無足夠資金購買實際柱上開關或者環網柜的場合，同時也可用于模擬開關的不同線圈電阻，用于配電終端操作電源帶載能力測試。

該裝置既可獨立使用，也可集成于饋線自動化培訓系統中作為模擬開關使用。裝置采用8英寸高清觸摸屏進行所有參數的設置與顯示，可手動或自動使斷路器分閘或合閘，具備分合閘觸點與操作電源觸點?？稍O(shè)置分合閘操作電壓大小，分合閘時間，通過配網自動化終端（不需要開關本體）與微型模擬斷路器直觀模擬線路，同時也可對現場開關異常狀態進行模擬，如開關拒動、慢動等。

技術參數

1. 供電電源及環境要求

    1) 電源供電方式：24V~48VDC；

    2) 輸入接口：儲能、控合、控分、公共， DC 24V/48V或AC24V/48V；

    3) 輸出接口：A、B、C、D合，合位、分位、儲能、公共；

    4) 額定工作環境：-10℃~+50℃，濕度≤95%，無凝結；

    5) 存儲環境要求：溫度-20℃~+70℃，平均濕度≤90%，無凝結。

2. 分合閘時間

    1) 分閘時間：20～120ms;

    2) 合閘時間：40～600ms。

3. 分合閘時間精度

    1) 直流操作電壓：<1ms;

    2) 交流操作電壓：< 7ms。

4. 分合閘電壓

    1) 分閘電壓；DC 24V/48V或AC24V/48V；

    2) 合閘電壓：DC 24V/48V或AC24V/48V。
