二次測控屏

產品介紹

二次測控屏作為動模系統二次測控子系統，負責對一次子系統中所有開關的監測、控制、錄波等任務，從而實現對實驗過程的監測、控制、數據保存與研究分析。同時還具備測試接口，可以將第三方配電終端接入到動模一次子系統，完成對第三方配電終端饋線自動化功能檢測、新型配網保護技術算法功能驗證等。

二次測控屏主要由多模配電終端和高頻故障錄波裝置組成，一次子系統中每個開關都對應一臺多模配電終端和高頻故障錄波裝置進行相應的監測、控制，在動模綜合管理系統的控制下完成一次網架組態、運行方式變化、饋線自動化測試等任務。

高頻故障錄波裝置可實現對開關電壓、電流、位置信號的錄波，記錄的波形數據可作為故障分析、FA測試、研究應用的重要原始數據。

功能范圍

1. 配備多模終端來監測、控制動模一次子系統中所有開關，支持基本三遙監控及保護功能；

2. 支持電壓時間型、電壓電流型、自適應型、智能分布式等多種饋線自動化功能；

3. 配備高頻故障錄波儀，實現對開關電壓、電流、位置信號錄波，最高支持100kHz采樣頻率，支持模擬量突變觸發、遙信變位觸發、手動觸發等多種錄波觸發方式；

4. 配備配電終端測試接口，可將第三方待測配電終端三遙信號接入，將其作為動模系統二次設備與開關連接，實現對待測終端的保護算法、FA動作邏輯等的測試與研究。

技術參數

1. 供電電源及環境

    1)  電源供電方式：AC200V~240V

    2) 額定工作環境溫度：-10℃~+50℃

    3) 存儲環境要求：溫度-20℃~+70℃

    4) 濕度：≤90%，無凝結

    5) 大氣壓力：70～106KPa

2. 多模終端技術參數

    1) 交流采樣電壓范圍：0~220V

    2) 交流采樣電流范圍：0~20A

    3) 遙測采樣精度：0.2級

    4) 有功無功精度：0.2級

    5) 頻率測量誤差：<0.01HZ

    6) 數字量信號輸入方式：無源接點

    7) SOE分辨率：<2ms

    8) 遙信防抖時間：0～60000ms可設

    9) 數字量信號輸出方式：繼電器常開接點

    10) 支持FA模式：電壓時間型、電壓電流型、自適應型、智能分布式速動型、智能分布式緩動型

    11) GPS對時方式：IRIG-B

3. 高頻故障錄波儀技術參數

    1) 交流采樣電壓范圍：0~220V

    2) 交流采樣電流范圍：0~20A

    3) 交流采樣精度：0.2級

    4) 錄波采樣頻率：1~100kHZ

    5) 電壓采樣通道數量：4路

    6) 電流采樣通道數量：4路

    7) 遙信采樣通道數量：8路

4) 柜體尺寸

    尺寸：800mm×800mm×2260mm（包含門楣高度60mm）

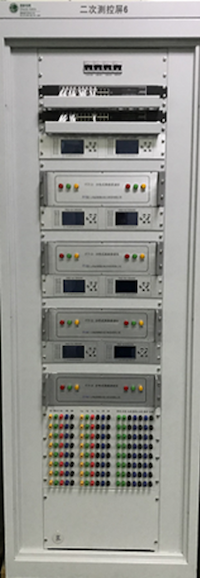

產品展示
