光伏模擬平臺
產品介紹
光伏模擬柜可模擬光伏電站自動啟動、運行、并網過程；模擬不同材質典型光伏組件（單晶硅、多晶硅、銅銦鎵硒薄膜電池）、不同光照強度、不同組件溫度下光伏陣列的發電狀況。使用光伏模擬柜模擬真實光伏發電系統有功、無功功率控制，可以模擬調度系統對電站的有功功率和無功功率控制；具備觸摸屏可以方便本地操作；具備遠程控制接口，可以連接后臺；具備模擬軟件，方便進行光伏發電模擬系統的操作。
光伏模擬柜由30kW光伏模擬電源與50kW光伏逆變器組成。光伏模擬電源可模擬光伏發電系統直流輸出特性，光伏逆變器完成DC-AC變換并網。
功能范圍
1. 模擬真實光伏發電系統的啟動、停止、運行、并網過程；
2. 模擬真實光伏發電系統與電網、分布式電源的互動運行、自啟動/停機運行；
3. 模擬真實光伏發電系統的控制系統，支持遠方/就地設置定值、參數等操作；
4. 具備真實光伏發電系統最大功率追蹤（MPPT）功能；
5. 模擬真實光伏發電系統有功、無功功率控制，可以模擬調度系統對電站的有功功率和無功功率控制；
6. 模擬真實發電系統典型光照強度下發電狀況；
7. 模擬真實發電系統不同材質典型光伏組件（單晶硅、多晶硅、銅銦鎵硒薄膜電池等）發電狀況；
8. 模擬真實發電系統不同溫度下光伏陣列的發電狀況；
9. 具備自動并網鎖相功能，可自動并網；
10. 具備測試最大功率點（MPPT）追蹤能力；
11. 測量系統的各項電氣參數，實時記錄各項電氣參數；
12. 可以自定義參數功能，模擬任意開路電壓、短路電流及最大功率點電壓、電流下的光伏發電狀況；
13. 具備快速以太網通信接口和RS485接口，提供開放式MODBUS規約，便于接入監控系統或者外部的控制系統；
14. 具備單獨直流輸出接口，直流側具備恒壓、恒流、模擬IV曲線功能；
15. 平臺具備完善的自檢功能；
16. 具備完善的保護功能，實現過、欠壓，過、欠頻，過流，過溫，短路，反接等故障保護。
技術參數
1. 光伏模擬電源技術參數
輸入 | 三相三線380V±38V，47Hz~63Hz | |
輸出 | 電壓 | 0V-1000V |
電流 | 0-15A | |
功率 | 0-15kVA | |
顯示方式 | VFD顯示，中英文菜單 | |
設置精度（編程精度）? | 電壓 | ≤±0.15F.S%，分辨力0.1V |
電流 | ≤±0.4F.S% 分辨力0.1A | |
測量精度（回讀精度） | 電壓 | ≤±0.15F.S% 分辨力0.01V |
電流 | ≤±0.4F.S% 分辨力0.01A | |
源效應 | 電壓: ± 0.02% F.S 電流: ±0.05% F.S （380VAC±10%輸入，負載不變） | |
負載效應 | 電壓: ± 0.05% F.S 電流: ±0.1% F.S （380VAC輸入電壓，空載到滿載） | |
噪聲 | ≤65db | |
效率 | ≥ 0.85（380VAC輸入、滿載） | |
模擬接口設置精度 | 電壓：±0．4%F.S(0-5V),0.8% F.S(0-10V) 電流：±1% F.S OVP：±1% F.S | |
保護功能 | 輸入缺相保護、輸出過壓保護、過熱保護、短路保護 | |
引線壓降補償 | 5%（40-100V），2%（>100V） | |
通信功能 | RS485 | |
溫漂? | 電壓：0.02%Vmax/℃ 電流：0.03%Vmax/℃ | |
工作環境 | 室內型；工作溫度0℃-50℃，濕度10-95%，無凝露，存儲溫度：-25℃-65℃ | |
體積 | 429mm×132mm×610mm（W×H×D） | |
重量 | 37kg | |
2. 光伏逆變器技術參數
最大輸入功率 | 54300W |
最大輸入電壓 | 1100V DC |
MPPT電壓范圍 | 200~1100V |
額定輸出功率 | 48000W |
最大輸出功率 | 53000W |
最大輸出電流 | 56.7A |
直流分量 | <0.5%In |
功率因數范圍 | 可調范圍0.8 （超前0.8，滯后0.8） |
最大效率 | 99% |
通信接口 | RS485 |

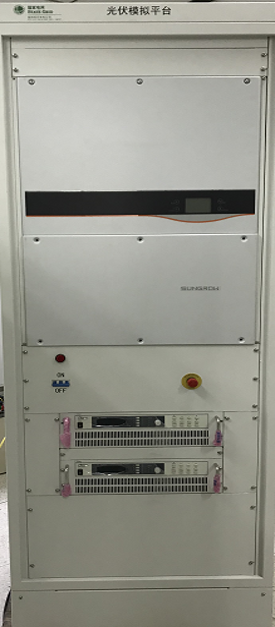

產品展示
