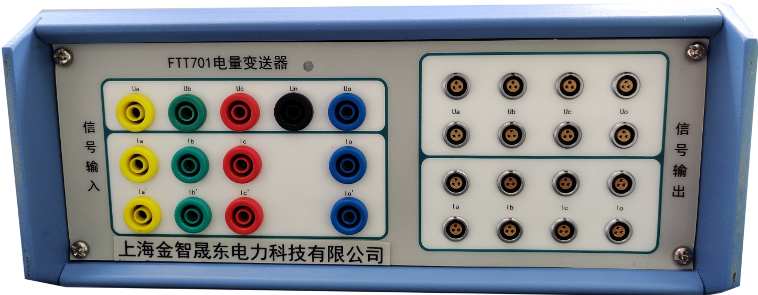

FTT701電量變送器

FTT701是一款將常規電壓信號(例:100V)、電流(例:1A)轉換成深度融合終端的3.25V/1V的小信號電壓和電流的信號轉換裝置,定制了零序電壓和零序電流,比大信號源源直接輸出100mV以下有更高的精度和穩定度。

圖片 1

功能特點

?  有源信號變換零磁通技術保證信號轉換的低失真度和高穩定度。

?大信號信號輸入采用電力線對接源的香蕉插座,輸出采用屏蔽電纜,一組信號直接航插對接FTT150多功能表,避免信號干擾,節約用戶接線時間,方便快捷。

基本參數


參數

備注

電壓電流通道

4路電壓+4路電流

最大輸出10VAC

電壓變比

100V/3.25V

可出廠根據用戶需求做定制輸出

電流變比

1A/1V

可出廠根據用戶需求做定制輸出

5A最大輸入和10A最大輸入可選,5A最大輸入精度較高

輸出比差

0.05%


角差

2


應用場景

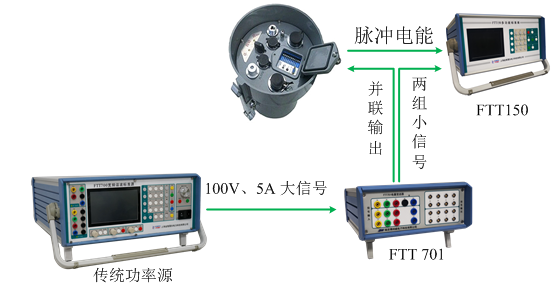

典型應用:利用傳統功率源對一二次融合終端進行調試、校準、測試

1



利用廠家自有的傳統功率源或繼保儀,施加常規的大信號電量,經過FTT701電量變送器轉換成一二次融合需要的小信號,小信號并聯輸出2組,一組提供一二次融合終端進行采樣,一組提供給FTT150-B42進行計算,這樣就可以利用FTT150-B42采樣和計算所得的數據作為標準參考對配電終端調試、校準、測試。

解決了用源輸出小電壓無法計算功率的問題,F(xiàn)TT150具備16通道同步采樣(其中一組EVT,一組ECT),同時生成電壓、電流、有功功率,無功功率、諧波、頻率、相位。

解決了電量變送器無法獲得輸出精度,相位有誤差的問題。FTT150多功能標準表比差精度0.05%,角差小于1’,可以作為標準進行出廠電壓、電流、功率校準。
