儲能模擬平臺
產品介紹

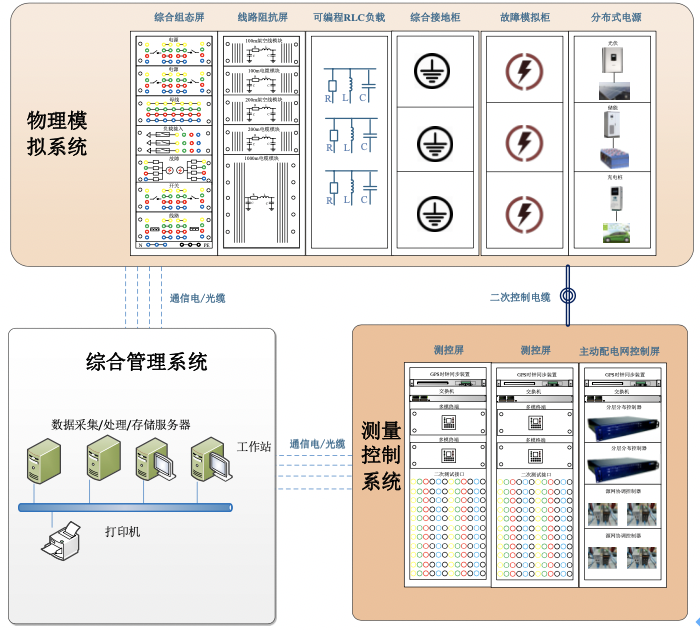

儲能模擬平臺可模擬儲能電池系統充放電特性，可用于分布式儲能電源接入對配電網運行影響的研究、主動配電網控制系統特性的研究等。儲能模擬平臺由儲能電池模擬器和儲能變流器兩部分組件組成，分為兩面屏柜安裝，并網側與380V電網相連。電池模擬器采用雙向能饋式設計，進行電池放電模擬時從電網吸收能量，進行電池充電模擬時將能量回饋至電網，極大的減少電池模擬過程中的電能損耗。儲能模擬平臺由儲能電池模擬器和儲能變流器兩部分組件組成。
功能范圍
1. 儲能電池模擬器可模擬多種類型儲能電池的直流輸出特性，且電池串聯數、電池并聯數、SOC等典型參數均可設置；
2. 儲能變流器（PCS）用于儲能電池并網及充放電管理，充放電功率、功率因數、方向均可自由設定；
3. 可進行分布式儲能電池系統輸出特性的模擬；

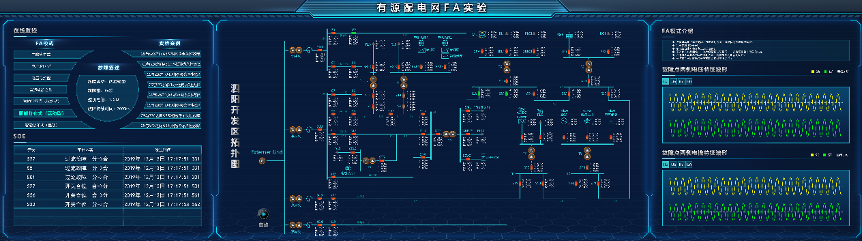

4. 平臺具有本地/遠程操作切換，既可本地通過人機界面進行手動操作，也可通過遠程通信方式使用開放式通信規約進行遠程控制；
5. 儲能電池模擬器可模擬鉛酸、磷酸鋰、鈷酸鋰等多種儲能電池直流輸出特性，自由設定電池串、并聯數，輸出功率、電流限值，初始SOC等參數；
6. 儲能變流器可進行DC-AC雙向交直流變換，電池模擬器輸出側與儲能變流器相連，通過儲能變流器完成并網，由儲能變流器進行充放電方向、功率、功率因數控制。
技術參數
1. 儲能電池模擬器技術參數
額定功率 | 50kW | |
峰值功率 | 75kW | |
輸出電壓 | 24V～800V | |
額定電壓 | 250V | |
額定電流 | ±200A | |
峰值電流 | ±300A | |
峰值時間 | 60S | |
交流特性 | 輸入方式 | 三相三線+地線（3L+PE） |
電 壓 | AC 380V+10% | |
頻 率 | 50Hz+5Hz | |
功率因數 | ≥0.99 | |
總電流諧波 | ≤3% | |
直流特性 | 輸出精度 | ≤0.1%FS |
源效應 | ≤0.1%FS | |
負載效應 | ≤0.1%FS | |
紋波(Vrms) | ≤0.2%FS | |
響應時間 | ≤5ms（10%～90%突加載） | |
回饋特性 | 交流電壓 | AC 342V～420V(允許電壓范圍) |
交流頻率 | 45Hz～55Hz（允許電網頻率） | |
功率因數 | ≥0.99 | |
總諧波含量 | ≤3% | |
切換時間 | ≤10ms（+90%～-90%切換） | |
回饋功率 | 支持滿量程功率回饋 | |
通訊接口 | RS485（標配）、 以太網（選配）、 CAN（選配） | |
安全特性 | 絕緣電阻 | ≥20MΩ |
耐壓性能 | 2000VDC 測試 60S，無飛弧，擊穿。 | |
接地電阻 | ≤100mΩ | |
噪聲 | ≤65dB | |
防護等級 | IP21(室內) | |
冷卻方式 | 強制風冷 | |
工作環境 | 環境溫度 | 0℃～45℃ |
環境濕度 | 10%～90%(無凝露) | |
海拔高度 | ≤2000m | |
2. 儲能變流器技術參數
基本參數 | ||
額定功率 | 50kW | |
充放電響應時間 | ≤ 50ms（從 0A 到最大電流）， ≤ 80ms（滿載充放電轉換時間） | |
并離網轉換時間 | ≤ 80ms(有縫切換時間)/ ≤ 15ms(無縫切換時間)客戶需單獨購買并離網切換裝置. | |
交流側接線 | 三相四線制（含變壓器） | |
儲能直流參數 | ||
直流電壓范圍 | 500~850V | |
直流最大電流 | 110A | |
直流電壓精度 | ≤1%（有效值） | |
直流電壓紋波 | ≤1%（有效值）， ≤2.5%（峰值） | |
直流電流精度 | ≤1%（有效值） | |
直流電流紋波系數 | ≤2.5%（有效值）， ≤5%（峰值） | |
并網運行參數 | ||
交流并網電壓 | 額定 380V/400V，范圍±15%（可設置） | |
交流并網頻率 | 50Hz/60Hz，范圍±2.5Hz（可設置） | |
交流額定電流 | 76A/72A | |
輸出 THDi | ≤3% | |
并網功率因數 | -1~+1 可調 | |
并網充電方式 | 可以恒流、恒功率充放電，支持三段式充電（預充à均充à浮充） | |
離網運行參數 | ||
交流離網電壓 | 額定 400V | |
交流離網頻率 | 額定 50Hz | |
輸出電壓直流分量 | ≤200mV | |
離網輸出 THDu | ≤2%（線性負載） | |
離網電壓動態 | ≤8%，阻性負載 0～100%～0 | |
電壓動態恢復 | ≤20ms，正常模式,阻性滿載,恢復到額定±3％以內 | |
輸出過載能力 | 105%~115%負載<10min；115%~125%負載<1min；125%~150%負載<200ms； | |
系統參數 | ||
保護 | 系統保護：過溫、交流過欠壓、交流過欠頻、交流反序、緊急停機、風扇故障、繼電器故障、輸出過載； 可 | |
最大轉換效率 | 97.3% | |
隔離方式 | 工頻隔離 | |
冷卻方式 | 強制風冷 | |
噪聲 | ≤70dB | |
上位機通訊方式 | ModBus TCP/IP 協議 | |
通信接口 | 網口， 485， CAN | |
工作溫度 | -20~50℃ | |
防護等級 | IP20 | |
尺寸 | 800*2260*800（寬*高*深） | |
重量 | 465KG | |
